7. 데크플레이트 및 내화 피복 (Deck Plate & Fireproofing)
7. 바닥판 및 화재 대응 공사
철골 뼈대 구성이 완료되면, 슬래브 역할을 할 데크플레이트를 깔고 화재 시 붕괴를 막을 피복재를 입히는 공정을 진행합니다.

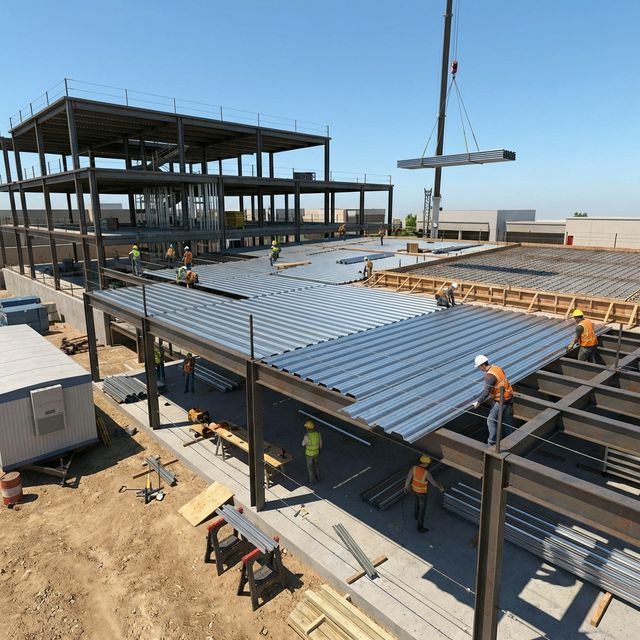

7.1 데크플레이트 (Deck Plate) 설치
- 철골 보 사이에 아연도금강판 재질의 데크플레이트를 거푸집 대용으로 깔아 철근을 배근하는 공사 방법입니다. (무지보 공법 가능)
- 데크플레이트 절단면과 보가 맞닿는 구간을 점용접(Spot Welding / 프러그 용접) 및 특수 못이나 리벳으로 촘촘히 체결하여 콘크리트 타설 시 벌어짐 및 시멘트 밀크 누출을 막고, 작업자의 추락 등의 중대재해를 방지토록 안전망(Safety Net)과 수평 생명선을 병행 설치합니다.
7.2 스터드 볼트 (Stud Bolt) 용접 현장 관리
철골보와 콘크리트 슬래브가 마치 하나인 것처럼 한몸으로 파괴 저항(전단력)을 견디게 결속해주는 중요한 못이 '스터드 볼트(전단 연결재)' 입니다.
- 전용 스터드 용접 건(Arc Stud Welding Machine)을 사용하여 모재를 순간적으로 녹여 압착 융착시킵니다.
- 품질 검사 (타격 구부림 테스트): 1일 작업 개시 전 평철 모재에 시험 용접을 한 뒤, 해머로 15도~30도를 구부려 용접 뿌리에 균열이나 파단이 발생하지 않는지 테스팅하고 볼트 축 길이에 손실 편차가 없는지 측정한 후 본 작업에 돌입합니다.
7.3 내화 피복 (Fireproofing)
강재는 약 400도에서 항복강도가 절반으로 저하되고, 600도 이상에서는 폭삭 무너질 수 있습니다. 화재 시 대피시간 1시간~3시간(법적 기준 충족)을 확보하기 위해 단열재로 강재를 감쌉니다.
- 뿜칠공법 (Sprayed Coating): 철골 표면에 방청도장 위에 암면, 질석, 시멘트 플라스터계 등의 혼합물을 전용 펌프/노즐 장비로 뿜어 부착시킵니다. 최적의 피복 두께 및 부착강도를 얻기 위해 사전 밀착 테스트와 핀을 꽂아보는 두께 검사를 전수 실시합니다.
- 내화도료 (Fire-retardant Paint): 기둥 겉면 구조를 인테리어적으로 그대로 노출시키고 싶을 때 사용되며, 화재 열에 노출시 다공성 탄화 부피 층으로 부풀어 올라 수십배 발포 팽창하며 단열벽(Char)을 형성해 철을 보호하는 방식입니다. 시공이 미려하나 재료 단가가 대단히 비쌉니다.
- 습식 보드 붙임 공법: 규산칼슘보드나 내화보드를 접착제나 못을 이용해 물리적으로 감싸는 방식. 균일한 마감 품질(도장용 치장마감 가능) 도출이 탁월합니다.
내화피복 공정은 콘크리트 타설 등에 의한 부재 처짐이 완전히 끝난 시점, 그리고 내부 수분이 부자연스럽게 스며드는 비 오는 날을 피해 실시해야 장기 탈락 하자를 확실히 막을 수 있습니다.
