4. 현장 설치 및 세우기 (Site Erection)

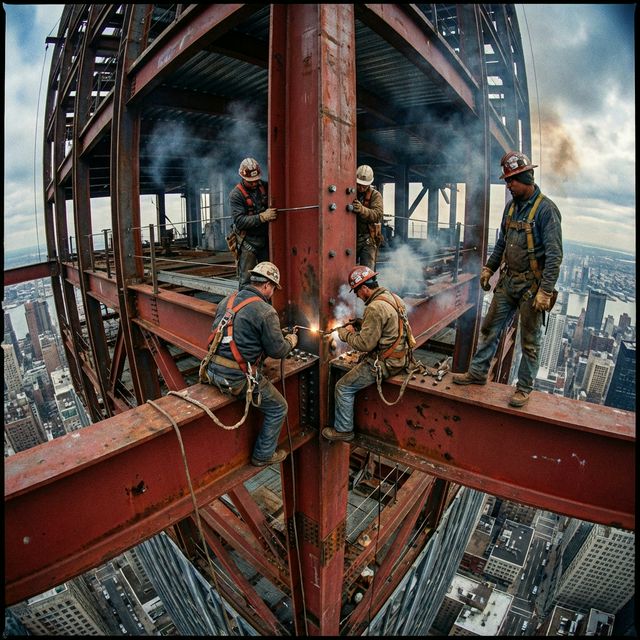

4. 현장 설치 (Erection) 철골 조립의 꽃
현장 설치는 타워크레인 등 중장비를 이용하여 3차원 공간에서 무거운 부재를 조립하는 가장 위험도와 난이도가 높은 작업입니다.
4.1 기초 앵커볼트 매립 및 세팅 (Anchor Bolt Setting)
- 철골 기둥이 놓일 철근콘크리트 기초(Pedestal) 위 앵커볼트의 중심간 거리(Span), 레벨(Elev.), 수직도를 오차 허용치(일반적으로 ±2~3mm 이내) 내에서 정밀 측량하여 매립(Embedded)합니다. 고정식 또는 가동식 템플릿(Template)을 활용해 타설 중 볼트 이동을 방지합니다.
- 기초 상부 고름질(Grouting): 기둥 하부 베이스 플레이트(Base Plate)와 콘크리트 상면의 밀착을 위해 무수축 몰탈로 빈틈없이 채워 하중을 기초로 100% 전달하도록 시공합니다. 팩 고름질, 전면 바탕 고름질 기법 등이 적용됩니다.
4.2 세우기 작업 순서 및 타워크레인 운용 (Lifting Sequence)
- 1절 기둥 (1st Tier Column) 건립: 앵커 볼트 위에 기둥을 안착시키고 너트로 가조임합니다. 기둥의 수직도를 트랜싯이나 레이저 레벨로 2방향(X, Y축)에서 동시에 관측합니다.
- 큰보(Girder) 및 작은보(Beam) 결합: 기둥 양옆의 큰 보를 연결하여 프레임 구성을 안정시킵니다. 작업 반경과 인양 무게(SWL)를 고려해 타워크레인을 운영하며, 철골 빔 위에서 작업하는 비계공(鳶, 철골공)에게 자재를 안전하게 인계합니다.
- 가새(Bracing) 부착: 풍하중과 임시 하중에 대한 비틀림 방지와 수직도 보정을 위해 와이어 로프나 턴버클, 정규 가새를 신속히 설치합니다.
4.3 수직도 조정 및 변형 바로잡기 (Plumbing & Alignment)
각 층의 세우기가 끝났다고 즉시 고장력 볼트 본조임을 해선 안 됩니다. 전체 구획(보통 1스팬 또는 3개층 단위)의 가조립이 완료된 후, 기온의 영향(일조량에 따른 철골 팽창)을 가장 안 받는 이른 아침 시간대에 광파기를 사용해 수직도 누적 오차를 측정하고, 턴버클 체결 와이어를 당기거나 풀어 오차를 마이크로 단위로 세팅(Plumbing)합니다.
