8. [철골용어] 철골공사 종합 용어 사전

8. 철골공사 종합 용어 사전 (Steel Structure Glossary)

철골공사 현장과 공장에서 빈번하게 사용되는 원자재, 설비, 공법, 불량 현상 관련 필수 용어들을 집대성한 사전입니다.

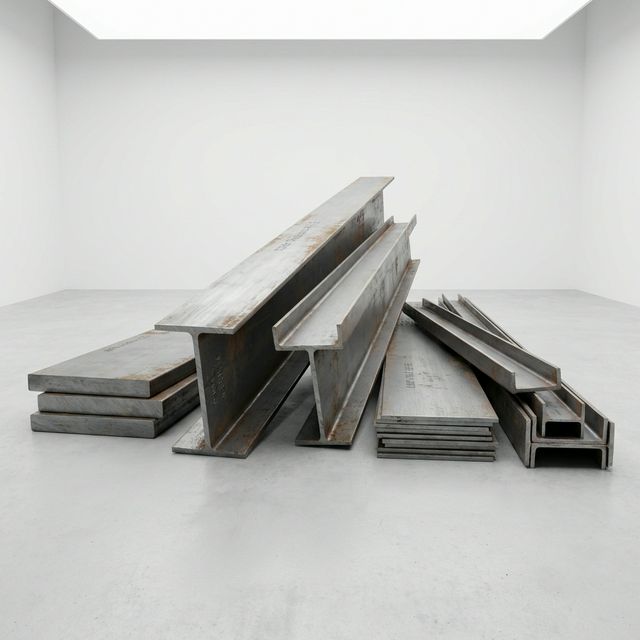

H형강 (H-Beam): 단면이 영문자 H 모양인 구조용 압연 강재. 상하 두꺼운 면을 플랜지(Flange), 가운데 연결하는 세로 얇은 면을 웹(Web)이라고 부릅니다. 기둥과 보에 가장 널리 쓰입니다.
I형강 (I-Beam): 단면이 I자 모양인 강재. 플랜지 안쪽 면이 경사져 있어 H형강과 구분되며 주행 크레인 레일 등 특수 목적에 주로 쓰입니다.
잔넬 (Channel / U형강 / C형강): 단면이 ㄷ형, C형, U형 모양인 형강. 계단의 측면재, 구조물의 띠장(Purlin, Girth)이나 경량 보강 프레임에 쓰입니다.
앵글 (Angle / ㄱ형강): 알파벳 L자 모양의 단면을 가진 형강. 등변 앵글과 부등변 앵글이 있으며 가새(Bracing), 트러스 부재, 코너 보강용으로 쓰입니다.
강판 (Steel Plate): 압연하여 만든 평평한 철판. 두께에 따라 박판(3mm 미만), 중판(3~6mm), 후판(6mm 이상)으로 나뉘며 샵 드로잉에 따라 원하는 모양으로 절단(Cutting)해 보강 플레이트류로 만듭니다.
내후성 강재 (Weathering Steel / 코르텐강): 합금 원소를 미량 첨가하여 공기 중에서 초기 치밀한 녹을 형성시켜 더 이상의 부식을 스스로 억제하는 강재.

거셋 플레이트 (Gusset Plate): 트러스나 가새 부재들이 어느 한 절점에 모일 때, 이들을 서로 연결하기 위해 덧대는 철판.

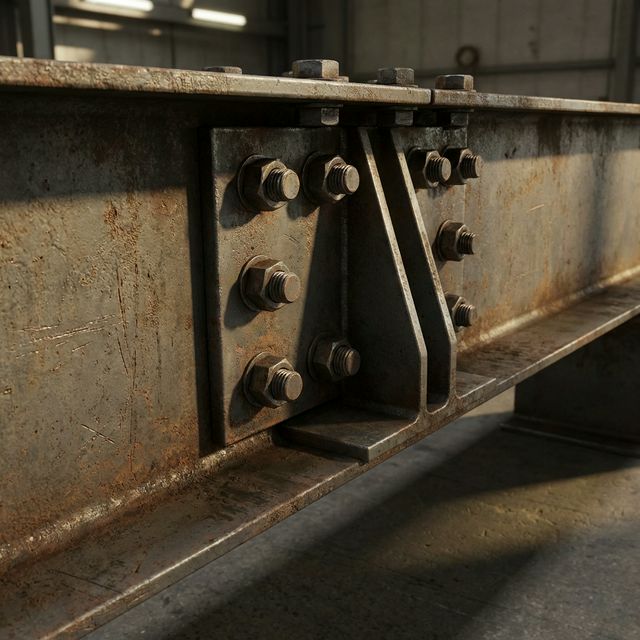

스플라이스 플레이트 (Splice Plate / 덧판): 기둥과 기둥, 혹은 보와 보를 연결(이음)할 때 양쪽 부재를 덮어 고장력 볼트로 조이기 위한 연결 강판.
스티프너 (Stiffener / 보강재): 웹(Web)이 국부 좌굴(Buckling)되는 것을 막기 위해 웹 양옆이나 플랜지 사이에 수직으로 붙여 넣는 보강용 늑골 철판.
베이스 플레이트 (Base Plate): 철골 기둥의 최하단에 부착되어 하중을 넓은 면적으로 분산시켜 철근콘크리트 기초로 전달하는 두꺼운 사각 철판.
클리트 (Cleat): 기둥에 보를 임시 혹은 영구 결속하기 위해 기둥 면에 짧게 용접해 붙여둔 작은 앵글이나 접합 편.
TS 볼트 (Torque Shear Bolt): 본조임 시 일정한 토크에 도달하면 팁(핀테일)이 비틀려 끊어짐으로써 조임 완료를 눈으로 직접 확인할 수 있는 형태의 고장력 볼트.

밀 스케일 (Mill Scale / 흑피): 열간 압연된 강재가 냉각되면서 표면에 생성되는 검고 딱딱한 산화철 피막. 도장 수명저하 원인이므로 숏블라스팅으로 제거해야 합니다.
루트 간격 (Root Gap): 맞대기 용접을 할 때 두 부재가 맞닿은 부위의 가장 벌어진 밑단 간격. 완전 용입을 위해 필수적입니다.

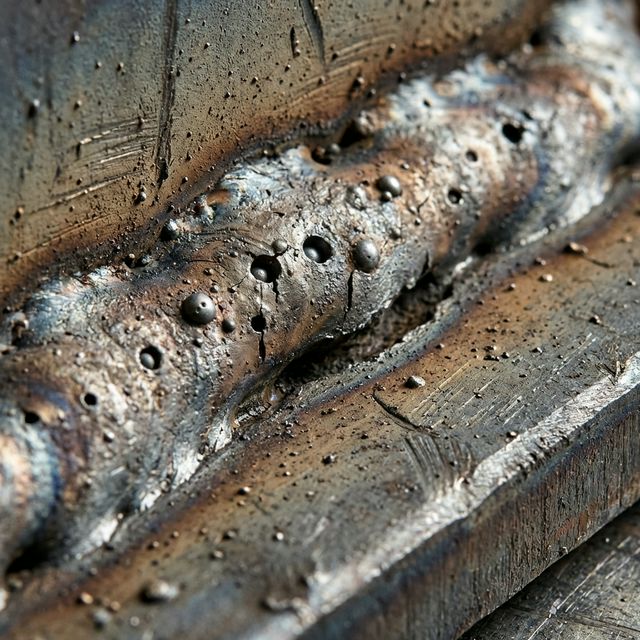

비드 (Bead): 용접을 하고 난 후 모재 위에 남겨진 띠 모양의 용접 금속 자국. 아크가 지나간 흔적을 말합니다.
슬래그 (Slag): 용접 시 용접봉의 피복제가 녹으면서 용접부 표면을 덮는 유리질의 이물질. 산화 방지 역할을 하지만, 다층 용접 시 층간에 낀 슬래그를 완벽히 털어내지 않으면 치명적인 결함(Slag Inclusion)이 됩니다.
크레이터 (Crater): 용접 비드의 끝부분이 오목하게 파이는 현상. 이 부위에 균열이 발생하기 쉬워 주변을 채워주는 크레이터 처리(Crater Fill)를 해야 합니다.
가우징 (Gouging): 뒷면 용접 시 불량한 용접부품이나 용입이 불완전한 뿌리부분을 깎아내어 U자 모양의 홈을 만드는 작업. 보통 아크 에어 가우징을 씁니다.

언더컷 (Undercut): 모재의 표면이나 용접부의 가장자리가 깎여서 마치 파인 도랑처럼 되는 결함. 과도한 용접 전류나 속도가 원인입니다.
오버랩 (Overlap): 용접 금속이 모재에 융합되지 못하고 표면에 덮여버리듯 겹친 현상. 용접 전류가 너무 낮을 때 발생합니다.
블로우홀 (Blow Hole / 기공): 용접 시 쇳물 속에 녹아있던 가스(수소, 일산화탄소 등)가 용접부가 굳기 전에 빠져나가지 못하고 갇혀 생긴 구멍 결함.
라멜라 테어 (Lamellar Tearing): 두꺼운 강판(후판)에 T형 부합이나 맞대기 용접을 할 때, 판의 두께(Z축) 방향으로 작용하는 수축 응력 때문에 판재 내부에 층층이 갈라지는 균열.

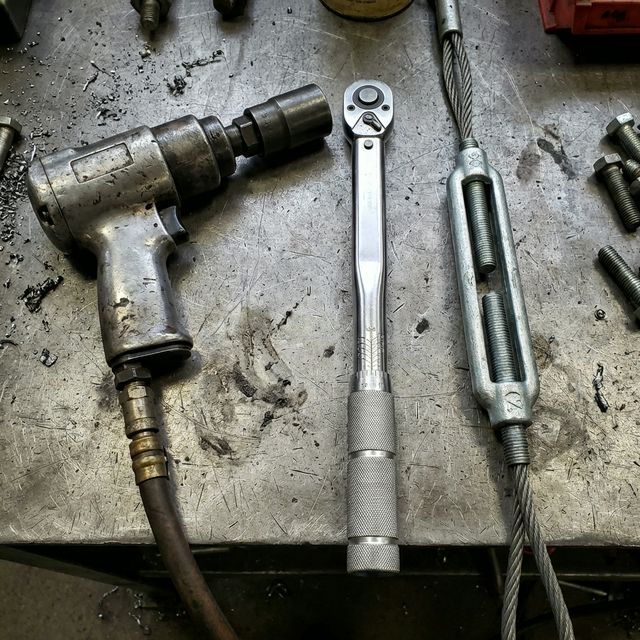

너트러너 (Nut Runner): 공압이나 전기를 이용해 고장력 볼트의 너트를 체결하는 전용 전동 조임기.
토크 렌치 (Torque Wrench): 체결된 볼트의 조임 힘(토크)을 수치로 측정하고 정해진 토크값에 도달하면 딸깍 소리를 내는 수동형/눈금자 검사용 렌치.
턴버클 (Turnbuckle): 중앙 부분에 양쪽으로 반대 방향 나선이 파여 있어 중간 몸통을 돌리면 양 끝단이 서로 당겨지거나 느슨해지는 장치. 철골의 수직도를 교정(Plumbing)하는 배력 와이어 로프 관리에 쓰입니다.
드래그 라인 (Drag Line) 도장: 강재 운반, 양중 과정에서 와이어 로프나 갈고리 등에 의해 벗겨지거나 까진 부분의 하도 도장(Touch-up Painting)을 지칭하는 용어.

이 핵심 용어들을 숙지하면 철골가공 공장(Shop)은 물론 조립 현장(Field)에서의 소통과 품질 관리가 한층 매끄러워질 것입니다.
